Satz-Verpackung fü R Handtuch TP-25C aussondern
Technische Parameter

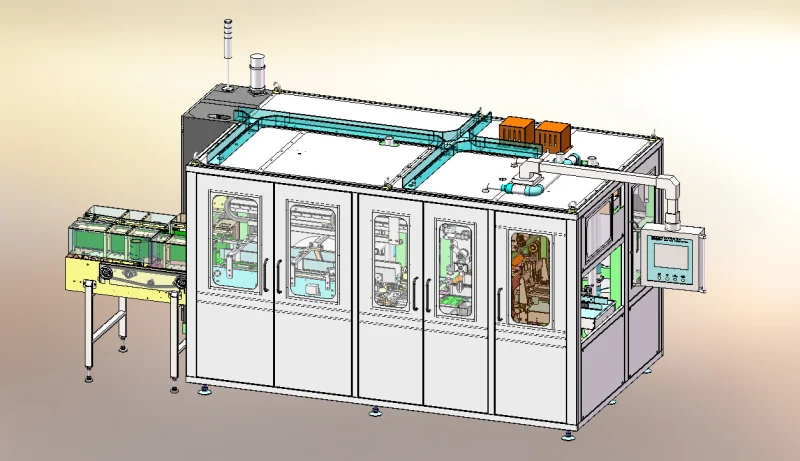

1, Maschinen-Aussicht




2, Hauptmerkmale und Vorteile

• TP-25C fä Hig zur Verpackung der Handpapiertuchgewebe
• Gewebeausrichtung, Zä Hlung, Bauschen, Beutel, die ganz esteuertes und angetrieben durch Servo holt und ü Bermittelt. Leicht bedient und bequem gewartet
• Zentralisiertes Management auf der Vakuumstation verringert Luftverbrauch
• Sofortige Heizungsdichtung mit Wechselstrom-esteuerter Methode kann verschiedene Arten von Bedingungen treffen. Fü R unterschiedliche Verpackungsmaterialstä Rke, ä Uß Eren/inneren Druck oder ungleiche Koronadichte geeignet sein. Hohe Flexibilitä T fü R Verpackungsmaterial, laufen bestä Ndig und dichteten ordentlich
• Ausgerü Stet mit Beutelö Ffnungs-Monitorfunktion, sacken Defekte Abbaufunktion, a einir  Zubehö R  Management  Funktion, Defekt  Warnung  Erinnerung  Funktion und Servoü Berlastungsschutzfunktion
• Bestä Ndig Kapazitä T von bis 22 Beuteln pro Minute.

3, Maschinen-Lay-out

4, Verpackungs-Art und Bedingung
4.1 Grafik

6, Maschinen-Leistung und Parameter

FELDER	BESCHREIBUNGEN
Geltungsbereich	Abschminktuch des einzelnen weichen Satzes/Handtü Cher
Einstechbewegung	ASF Automatisches intelligentes Fü Hren
Bemessungsgeschwindigkeit	25  Sä Tze/Minute
Bestä Ndige Geschä Fts-Geschwindigkeit	22  Sä Tze/Minute
Format-Umwechseln-Zeit	Minute 30
Produkt-Abmessung	Lä Nge: 200mm-300mm Breite: 110mm-250mm Hö He: 60mm-115mm
Verpackungs-Film	RollenPrebag Film
Maximaler Film-Durchmesser	≥ 600mm
Maschinen-Grö ß E	4120mm x   2030 mm x 1930 mm (LxWxH)
Maschinen-Gewicht	2600  Kilogramm
Prebag Film	CPP, PET
Komprimierung-Luft	Luftdruck ≥ 0.6 MPA/Luft consumption≥   30 l/min
Stromversorgungen-Spannung	380V/50HZ
Bewegungsgesamtenergie	14.8 Kilowatt
Heizungs-Energie	1.2  Kilowatt
Variantereichweite von adaptive  Spannung	+-10%
Ein-/Ausgabe eingegeben (VDC)	24VDC
Ein-/Ausgabe ausgegeben (VDC)	24VDC
Bewegungs-Steuereinheit	Positionierungssteuerung mit 4 Mittellinien Servobewegungs
Allgemeiner Ü Bertragungs-Mechanismus	ECAM gefahren
Einheit-Farbe und Oberflä Chen-Fertigstellung	Dunkles Grau, Statischer Sprü H- u. Glü Hender Farbanstrich
Stü Tzblech-Falte	Durch Vakuumform


7, Hauptbauteilverzeichnis


Nr.	Bauteile	Marke
1	PLC	Konest
2	Inverter	Taiwan-Dreieck
3	Fingerspitzentablett	Kunlun Tongtai
4	Stellungsgeber	Koreanisches Autonics
5	Infrarot Photoelektrische Fü Hler	Japan Omron, Deutschland-KRANKER
6	Intelligente Temperatursteuereinheit
7	Gleichstrom regelte Stromversorgung	Franzö Sischer Schneider
8	Zwischenrelais	Franzö Sischer Schneider
9	WARTUNGSTAFELN  hauptsä Chlich  Energie  Schalter	Geli
10	Energie  Schalter  /  Sicherung	ABB
11	2Methodenschalter	Franzö Sischer Schneider
12	Schalter anstellen	Franzö Sischer Schneider
13	Schritt fü R Schritt fortbewegen des Schalters	Franzö Sischer Schneider
14	Dringlichkeit  Anschlag Schalter	Franzö Sisches Schneider
15	Schleife-Schalter	French Schneider
16	Kontakt-Block und Montage-Unterseite	Franzö Sischer Schneider
17	Gewebe-Ausrichtung und Zä Hlung der gefahrenen Servobaugruppes	Konest
18	Intelligente Zufuhr-gefahrene Servobaugruppe
19	Beutel, der gefahrene Servobaugruppe holt	Konest
20	Beutel, welche gefahrener Servobaugruppe ü Bermittelt	Konest
21	Beutel, der gefahrene Servobaugruppe ö Ffnet	Konest
22	Bauschende gefahrene Servobaugruppe	Konest
23	Beutel, der gefahrene Servobaugruppe dichtet	Konest
24	Servobewegungsreduzierstü Ck	TMOX PLANETARISCHES REDUZIERSTÜ CK
25	Frequenz-mannigfaltiger Geschwindigkeits-Motor	Hangzhou FixedStar
26	Endlosschrauben-Gang-Geschwindigkeit Reducers	Hangzhou FixedStar
27	Peilungen ohne Gehä Use	Japan NTN/IKO/KOYO
28	Peilungen mit Gehä Usen	Koreanischer TR
29	Selbstschmierende Peilung	Schweden IGUS
30	Druckluftanlage-Bauteile	Airtac
31	Fü Hrungsleiste	Taiwan HIWIN


8, Ersatzteilliste


Nr.	Materieller Code	Name	Bedingung	Gerä T	Menge
1	GJ0004	Allen-Schlü Ssel	1mm-10mm	1	Set
2	GJ0001	Justierbarer Schlü Ssel	200mm	1	PC
3	GJ0003	Gerader Schraubenzieher	8 Zoll	1	PC
4	GJ0002	Querschraubenzieher	8 Zoll	1	PC
5	C0208021V	O-Ring	NBR-UKS-25-40-8	2	PC
6	C0206162V	Gefä ß   Typ Einwegdrosselventil	ASL6-01, Airtac	2	PC
7	C0206141V	Gefä ß   Typ Einwegdrosselventil	ASL6-M5, Airtac	2	PC
8	C0206265V	Gefä ß   Typ Einwegdrosselventil	ASL10-02, Airtac	2	PC
9	CL060333	Silikonstreifen	6X6	1.5	m
10	CL060129	Hitzebestä Ndiges Band	Breite 50	1	Rolle
11	C0206599V	Ö Lbuffer	ACA2020-2-F	1	PC
12	CJ00167	Kontaktbuchse		1	PC
13	CJ00168	Kontaktbuchse-Schlü Ssel		1	PC
14	CJ00169	Luftdü Se		1	PC
15	TPM30R-0138V	Muffe stoppen	Nylon 66	2	PC
16	TPM30TA-0220V	PU-Stü Tzhü Lse	PU	2	PC
17	TPM30R-020307V	Muffe stoppen	Nylon 66	2	PC
18	TPM30TC-030103V	Kerben des Hilfsmittels	W18Cr4V	1	PC
19	TPM30TC-070203V	Schaufel	W18Cr4V	1	PC
20	TPM30TC-020123V-170	Beutel-geö Ffnete Grundplatte	201	1	PC
21	TPM30TC-030107V	Heizungs-Draht		1	PC
22	TPM30R-0650V	Schlaufen-Kettenplatte	201 SS	2	PC

9, Abnahme-Standard:
9.1 Geprü Fte Produktabmessung: : Lä Nge mm, Breite mm, Hö He mm
Film 9.2Packing Material: PET ; Schichtstä Rke: 0.04mm-0.05.
9.3 Einsacken:
9.3. 1 Genau, abgleichend mit erforderlicher Menge
9.3. 2 In der Folge und Richtung, zum sauberes einzusacken.
9.4 Dichtung:
9.4.1  Feste und rechte Enge (indem es mit einer Hand in der Beutelmitte unterstü Tzt, sollte das Sinken ≤ 10mm sein), keine Beutelbruch- noch Beschä Digungsä Tze
        9.4. 2 Stü Tzblech sollte symmetrische, horizontale Abweichungtoleranz 5mm sein. Fluchtungsfehler ≤ 5mm; Dichtungsrand ist gerade, keine Grate, kein Sä Gezahn oder Schlacken. Dichtungsbreite 8-12MM.
9.5 Aussehen: Keine Flecke, Knicken oder zerrissen verursacht durch die Verpackungsmaschine
9.6 Produktions-Geschwindigkeits-Prü Fungs-Standard: 30Sä Tze/Minute; Aufwä Rts gerichtete Einstechbewegunggeschwindigkeit sollte die Mehrfachverpackungverpackungsgeschwindigkeit erfü Llen, oder die aufwä Rts gerichtete Ausfallzeit wü Rde nicht geberü Cksichtigt.
9.7 Verpackungs-Leistungsfä Higkeit: ≥ 85% . Produktionszeit prü Fen: 4Stunden. (Ausschließ Lich der Bandspuleumwechselnzeit oder Ausfallzeit oder untä Tige Laufzeit die verursacht NICHT durch eigene Leistung der Maschine). Produktmenge sollte vor dem Probelauf gezä Hlt werden. Und nach der Prü Fung, wü Rden Defekte gezä Hlt, um die Qualifikationskinetik zu berechnen
9.8 Qualifikationskinetik:   ≥ 97% . Defects Produkte, die am Ü Berformat Gewebe, unqualifizierter Verpackungsfilm liegen, oder disoperation durch die Kundenarbeitskrä Fte nicht gezä Hlt wü Rde
